!!!!! Varování: Toto schéma slouží pouze ke vzdělávacím účelům. Autor nenese žádnou odpovědnost za případná zranění či újmu na majetku. !!!!!

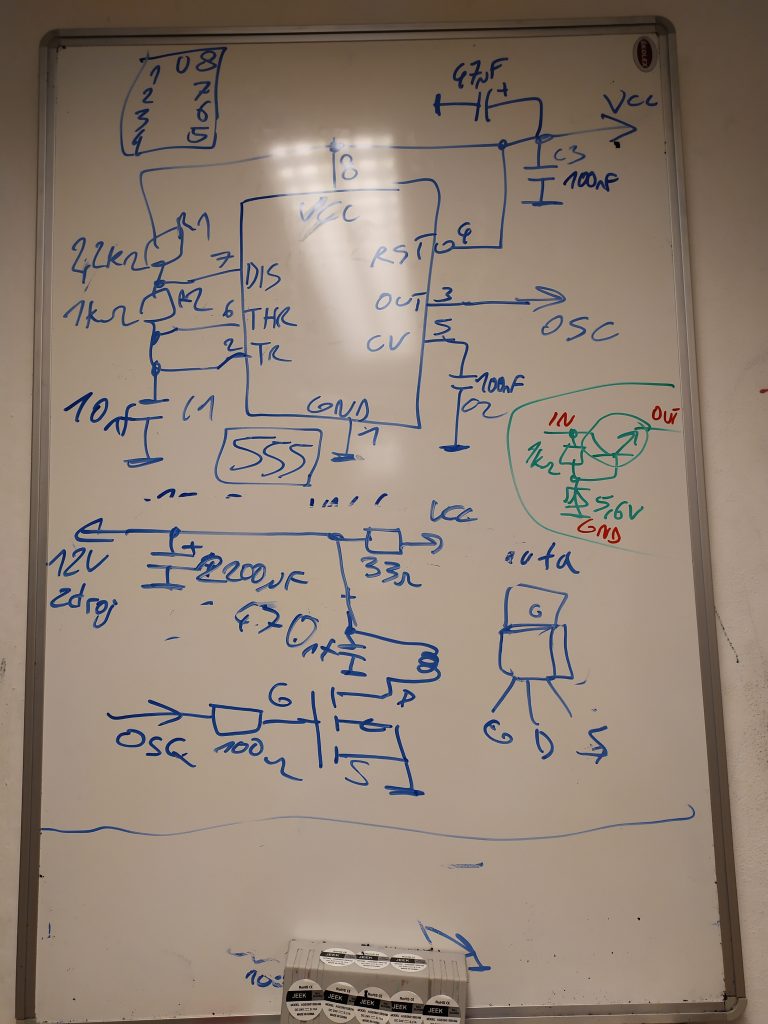

Doporučuji použít NE555 pro oscilaci.
Mosfet IRF540 lze nahradit i verzí 530.

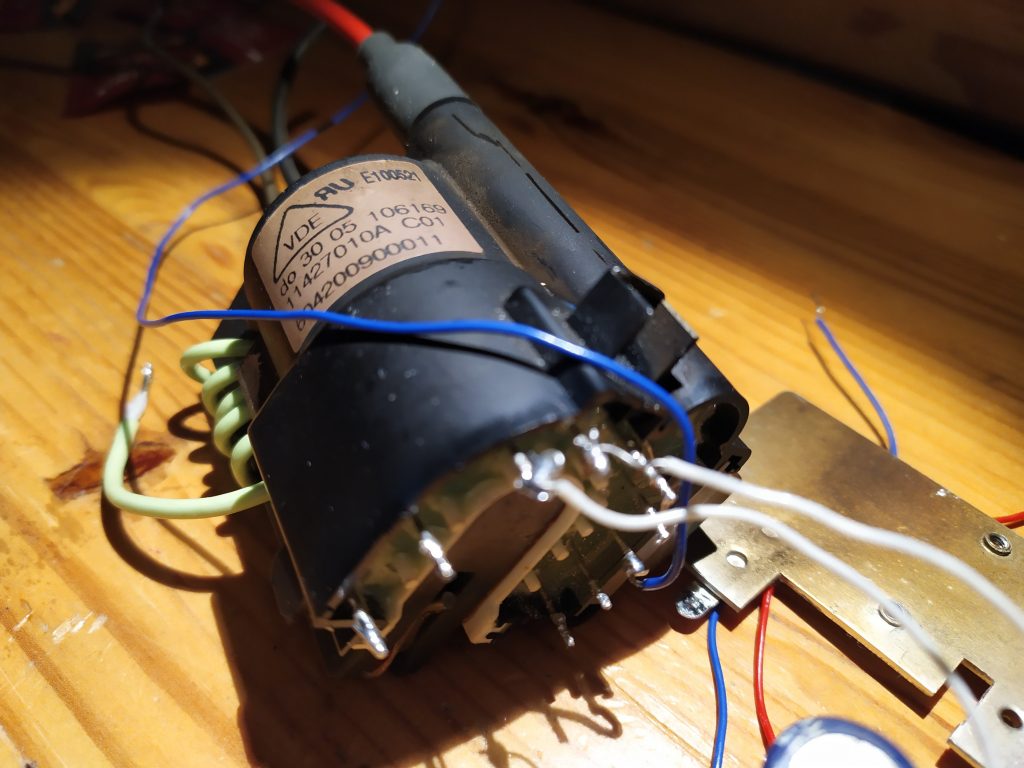

Doporučuji flyback trafo po vypnutí vybít hliníkovou folií, uvnitř se mohou nacházet kondenzátory s vysokou kapacitou.
Toto zapojení lze použít i na buzení zapalovací cívky, ale musí být pozměněna kapacita kondenzátoru C1 na hodnotu 1 – 5 µF.
Pro napájení používejte zdroj který zvládne 5A a 12V, pokud budete pužívat zdroj který je limitovaný hodnotou 3A pravděpodobně nebudou tyto výboje tak silné
Pozor, držte drát uzemění jiskřiště pouze izolovanými nástroji a i tak dávejte pozor na velikost a barvu (teplotu) výbojů.
Neprovozujte driver moc dlouho bez chladiče, po minutě chodu spálíte mosfet.
